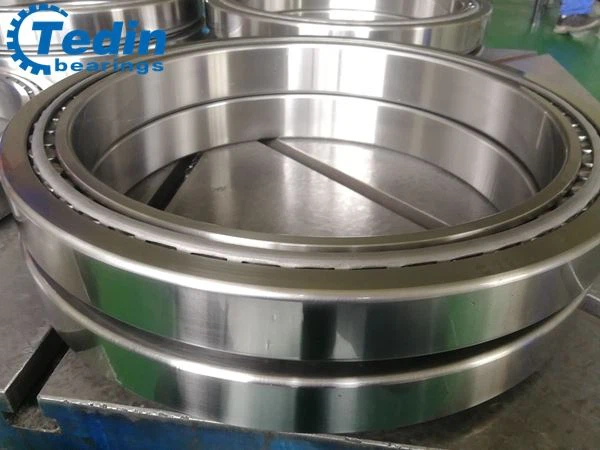

Tikslus kūginis ritininis guolis
Tedin gamina colių serijos vienos eilės kūginius ritininius guolius L467549/L467510 tikslumo laipsnio P4, naudojamus staklių velenui.
Guolių tipas: colių serijos vienos eilės kūginis ritininis guolis
Guolių kodas: L467549/L467510, L467549/10
Išorinio žiedo kodas: L467510
Vidinio žiedo kodas: L467549
Tikslumo laipsnis: ISO P4
Vidinis skersmuo: 406,4 mm
Išorinis skersmuo: 508 mm
Aukštis: 61,912 mm
Vardinė apkrova: Cr=900 kN, Cor=1920 kN
Medžiaga: GCr15SiMn
Svoris: 27,1 kg
Tedin tikslių kūginių ritininių guolių pranašumas:
1. Visi riedėjimo elementai - kūginiai ritinėliai, pagaminti mūsų pačių, su logaritminiu profiliavimu, kuris pagerino viso komplekto guolio tarnavimo laiką ir našumą.
2. Vidinio žiedo ir išorinio žiedo bėgiai buvo puikiai apdirbti, todėl šlifavimo proceso metu susidaręs tempimo įtempis gali būti pakeistas į gniuždymo įtempį ir taip gaunamas idealus gniuždymo įtempių paviršius. Šis darbinis paviršius gali veiksmingai sumažinti guolio vibracijos ir triukšmo amplitudę bei pagerinti guolio tarnavimo laiką ir nuovargio stiprumą.
3. Ilgas tarnavimo laikas
4. Stabilumo charakteristikos
5. Didelis tikslumas: P5, P4, P2 laipsniai
Mūsų paslauga:
1. Techninis aptarnavimas prieš pardavimą: siūlome techninę analizę dėl guolių tipų, konstrukcijų, matmenų, keliamosios galios, atsparumo smūgiams, sukimosi tikslumo, tarpo ir kt.
2. Kokybės garantija: savo gaminiams siūlome 12 mėnesių kokybės draudimą. Patikrinimo dokumentai bus pristatyti mūsų klientui kartu: medžiagos sertifikatas, terminis apdorojimas, pilnų matmenų patikrinimo aktas ir kt.
3. Mums priimtinas nedidelis užsakymas.
Produkto žymės: tikslus kūginis ritininis guolis, vienos eilės, colių serija, suderinta pora, suklio guolis, staklės
Populiarus Žymos: Tikslus kūginis ritininis guolis, Kinija, gamintojai, gamykla, pritaikyta, parduodama
Tikslus vienos eilės kūginis ritininis guolis
Guolių kodas: | d | D | T | Kr | C0r | Tepalas | Alyva | Svoris |
mm | mm | mm | kN | r/min | kilogramas | |||
KH242649 / KH242610 | 206.375 | 336.55 | 98.425 | 965 | 1400 | 850 | 1200 | 33 |
93825/93125 | 209.55 | 317.5 | 63.5 | 605 | 1130 | 850 | 1200 | 16.6 |
K93825/K93125 | 209.55 | 317.5 | 63.5 | 605 | 1130 | 850 | 1200 | 16.6 |
LM742749 / LM742710 | 215.9 | 285.75 | 46.038 | 375 | 840 | 1000 | 1500 | 8 |
LM742747 / LM742710 | 216.408 | 285.75 | 46.038 | 375 | 840 | 1000 | 1500 | 7.95 |
LM742747A / LM742710 | 216.713 | 285.75 | 46.038 | 375 | 840 | 1000 | 1500 | 7.95 |
KM244249 / KM244210 | 220.662 | 314.325 | 61.912 | 620 | 1220 | 1000 | 1500 | 14.9 |
KM249732 / KM249710-1 | 228.6 | 358.775 | 71.438 | 750 | 1500 | 950 | 1300 | 27.2 |
HH949549 / HH949510 | 228.6 | 488.95 | 123.825 | 1820 | 2490 | 750 | 1000 | 101 |
LM245846 / LM245810 | 230.188 | 317.5 | 47.625 | 520 | 985 | 900 | 1200 | 10.6 |
544091/544118A | 231.775 | 300.038 | 33.338 | 212 | 420 | 950 | 1300 | 5.4 |
LM245848 / LM245810 | 231.775 | 317.5 | 47.625 | 520 | 985 | 900 | 1200 | 10.6 |
KM246942 / KM246910 | 231.775 | 336.55 | 65.088 | 640 | 1360 | 850 | 1200 | 18.5 |
KH247549 / KH247510 | 234.95 | 384.175 | 112.712 | 1360 | 2540 | 750 | 1000 | 50 |
KM246949 / KM246910 | 237.33 | 336.55 | 65.088 | 640 | 1360 | 850 | 1200 | 17.5 |
KEE923095 / K923175 | 241.3 | 444.5 | 101.6 | 1340 | 2000 | 750 | 1000 | 65.9 |
KEE390095 / K390200 | 241.3 | 508 | 117.475 | 1340 | 2060 | 670 | 900 | 96.4 |
KM348449 / KM348410 | 247.65 | 346.075 | 63.5 | 670 | 1310 | 850 | 1200 | 17.4 |
HH249949 / HH249910 | 247.65 | 406.4 | 115.888 | 1690 | 3200 | 750 | 1000 | 58 |
M349547SH / M349510SH | 255.6 | 342.9 | 57.15 | 665 | 1330 | 850 | 1200 | 14.4 |
KM349549 / KM349510 | 257.175 | 342.9 | 57.15 | 725 | 880 | 850 | 1200 | 14 |
M249747SH / M249710SH | 257.175 | 358.775 | 71.438 | 750 | 1520 | 850 | 1200 | 21.7 |
HM252348 / HM252310 | 260.35 | 422.275 | 86.121 | 1100 | 1800 | 900 | 1300 | 42.8 |
38880/38820 | 263.525 | 325.438 | 28.575 | 1280 | 1790 | 1000 | 1500 | 54.2 |
KLM451349 / KLM451310 | 266.7 | 355.6 | 57.15 | 715 | 800 | 850 | 1200 | 15.1 |
KEE275105 / K275155 | 266.7 | 393.7 | 73.817 | 770 | 1460 | 750 | 1000 | 27.8 |
KH852849 / KH852810 | 266.7 | 444.5 | 120.65 | 1610 | 3050 | 670 | 900 | 73.1 |
KEE275108 / K275155 | 273.05 | 393.7 | 73.817 | 770 | 1460 | 750 | 1000 | 26.3 |
M255449/M255410 | 288.925 | 406.4 | 77.788 | 1250 | 1900 | 670 | 900 | 30.5 |
L555249/L555210 | 292.1 | 374.65 | 47.625 | 1080 | 1590 | 780 | 1050 | 12.2 |
KL357049/KL357010 | 304.8 | 393.7 | 50.8 | 580 | 1210 | 670 | 900 | 14.6 |
LM757049 / LM757010 | 304.8 | 406.4 | 63.5 | 2200 | 2800 | 670 | 900 | 21.2 |
HM259048 / HM259010 | 317.5 | 447.675 | 85.725 | 960 | 2330 | 670 | 900 | 41.3 |
KL860049/KL860010 | 330.2 | 415.925 | 47.625 | 475 | 1140 | 670 | 900 | 14.3 |
EE526130/526190 | 330.2 | 482.6 | 85.725 | 1200 | 2480 | 600 | 830 | 49.2 |
HM261049 / HM261010 | 333.375 | 469.9 | 90.488 | 1320 | 2820 | 600 | 830 | 47.6 |
LM361649A / LM361610 | 343.154 | 450.85 | 66.675 | 930 | 2180 | 650 | 850 | 28.3 |
HM262749 / HM262710 | 346.075 | 488.95 | 95.25 | 845 | 1180 | 600 | 830 | 55.8 |
306/355.6-1 | 355.6 | 482.6 | 60.32 | 565 | 1180 | 600 | 830 | 26.6 |
H961649/H961610 | 371.5 | 622.3 | 147.638 | 2300 | 3600 | 420 | 580 | 180 |
KLM565946 / KLM565910 | 377.825 | 522.288 | 85.725 | 1170 | 2580 | 670 | 900 | 51.9 |
306/380.1 | 380.1 | 480 | 50 | 590 | 1490 | 560 | 750 | 20.8 |
L865547/L865512 | 381 | 479.425 | 49.212 | 590 | 1490 | 560 | 750 | 20.4 |
KLM565949 / KLM565910 | 381 | 522.288 | 85.725 | 1170 | 2580 | 650 | 870 | 51.2 |
HM266449 / HM266410 | 384.175 | 546.1 | 104.775 | 1850 | 4150 | 530 | 700 | 77.6 |
LL566848 / LL566810 | 403.225 | 460.375 | 28.575 | 240 | 760 | 560 | 750 | 6.73 |
KEE234160 / K234215 | 406.4 | 546.1 | 76.2 | 840 | 1830 | 630 | 850 | 41.8 |
LM567949 / LM567910 | 406.4 | 549.275 | 85.725 | 1350 | 3000 | 600 | 800 | 54 |
EE285160/EE285226 | 406.4 | 574.625 | 76.2 | 920 | 2030 | 500 | 650 | 54.2 |
H969249/H969210 | 406.4 | 762 | 180.975 | 3650 | 6050 | 350 | 480 | 322 |
M268749/M268710 | 415.925 | 590.55 | 114.3 | 1810 | 4030 | 480 | 650 | 96.6 |
EE241693/242375 | 430.212 | 603.25 | 76.2 | 1050 | 2300 | 480 | 650 | 58.6 |
M270749/M270710 | 447.625 | 635 | 120.65 | 2300 | 5450 | 430 | 560 | 121 |
L570649/L570610 | 457.2 | 573.088 | 74.612 | 1100 | 2980 | 480 | 630 | 43.8 |
LM770949 / LM770910 | 457.2 | 603.25 | 85.725 | 1420 | 3390 | 450 | 600 | 62 |
LM272235 / LM272210 | 457.2 | 615.95 | 85.725 | 1450 | 3750 | 420 | 580 | 73.2 |
EE737181/737260 | 457.2 | 660.4 | 91.28 | 1750 | 3600 | 420 | 580 | 91.5 |
EE243190/243250 | 482.6 | 634.873 | 80.962 | 1430 | 3600 | 420 | 580 | 60.8 |
LM772748 / LM772710 | 488.95 | 634.873 | 84.138 | 1420 | 3600 | 420 | 580 | 64.5 |
EE243196/243250/HE | 498.475 | 634.873 | 80.962 | 1340 | 2950 | 420 | 580 | 58.3 |
EE982051/982900 | 520.7 | 736.6 | 88.9 | 1630 | 3350 | 380 | 500 | 101 |
M276449/M276410 | 536.575 | 761.873 | 146.05 | 3300 | 7950 | 360 | 480 | 202 |
306/536X4 | 536.575 | 820 | 152 | 3850 | 7750 | 340 | 450 | 273 |
LL575349 / LL575310 | 539.75 | 635 | 50.8 | 780 | 2150 | 400 | 530 | 27.2 |
EE649239/649310 | 607.72 | 787.4 | 93.662 | 2200 | 2800 | 340 | 450 | 108 |
EE649240/649310 | 609.6 | 787.4 | 93.662 | 2120 | 5250 | 340 | 450 | 108 |
80780/80720 | 635 | 736.6 | 57.15 | 855 | 2640 | 350 | 470 | 37.3 |
L281147/L281110 | 660.4 | 812.8 | 95.25 | 1920 | 5550 | 310 | 420 | 106 |
306/660.4 | 660.4 | 939.8 | 136.525 | 3700 | 8100 | 260 | 360 | 288 |
306/660.4-1 | 660.4 | 1000 | 152.4 | 4300 | 9450 | 240 | 340 | 411 |
LM281849 / LM281810 | 679.45 | 901.7 | 142.875 | 3550 | 8900 | 260 | 360 | 243 |
306/682 X4-2 | 682.625 | 965.2 | 185.738 | 5050 | 12480 | 240 | 340 | 419 |
EE655270/655345 | 685.8 | 876.3 | 93.662 | 2100 | 4950 | 280 | 380 | 399 |
306/711.2 | 711.2 | 939.8 | 120.65 | 2600 | 6150 | 220 | 320 | 207 |
EE755285/755360 | 723.9 | 914.4 | 84.137 | 2000 | 4850 | 260 | 360 | 116 |
LM283649 / LM283610 | 749.3 | 990.6 | 159.5 | 4500 | 11800 | 220 | 320 | 331 |
LL483448/LL483418 | 759.925 | 889 | 69.85 | 1210 | 3750 | 260 | 360 | 67.2 |
L183448/L183410 | 760 | 889 | 88.9 | 2200 | 3200 | 260 | 360 | 93.5 |
L183449/L183410 | 762 | 889 | 88.9 | 2200 | 3200 | 260 | 360 | 91.9 |
EE752305/752380 | 774.7 | 965.2 | 93.662 | 1920 | 4850 | 220 | 320 | 130 |
LL584449 / LL584410 | 801.688 | 914.4 | 58.738 | 1050 | 3500 | 240 | 340 | 53.6 |
EE763330/763410 | 838.2 | 1041.4 | 93.662 | 1850 | 4750 | 200 | 300 | 161 |
EE157337/157430 | 857.25 | 1092.2 | 120.65 | 2790 | 7300 | 190 | 280 | 244 |
JL286948H / JL286910 | 928 | 1060 | 92 | 2120 | 7450 | 190 | 280 | 117 |
JL286949H / JL286910 | 930 | 1060 | 92 | 2120 | 7450 | 190 | 280 | 115 |
LL687949/LL687910 | 977.9 | 1130.3 | 66.675 | 1430 | 4300 | 170 | 240 | 101 |
EE168400/168500 | 1016 | 1270 | 101.6 | 2700 | 7450 | 160 | 230 | 276 |
L848849SH / L848810SH | 324.975 | 39 | 365 | 800 | 850 | 1200 | 8.06 | |
HH953749 / HH953710 | 533.4 | 133.35 | 365 | 800 | 850 | 1200 | 129 | |
306/682 X4-3 | 1080 | 200 | 6650 | 13100 | 200 | 300 | 641 |
